【介紹】
BioLogic DuoFlow 層析系統不但可靈活地與多種系統相匹配，而且提供了多種升級的選擇，并有一個直觀、易操作的通用控制軟件。
根據需要為系統升級以增添功能

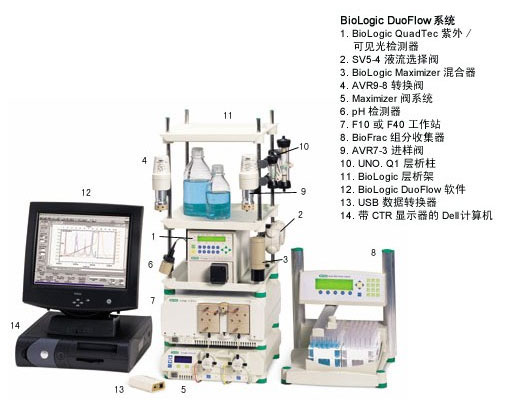

BioLogic DuoFlow 模塊式的組件讓用戶可以根據實驗室空間和使用需要，設計配置自己的生物層析系統。它 們可以用在實驗工作臺上或冷庫中, 當實驗要求改變時，將系統簡單地重組并升級以增添新的功能，如提高流速、 完善檢測功能、pH 監控、層析圖比較和緩沖液自動配制等功能。
一些系統的功能以及可選擇的升級方案將在下頁的BioLogic DuoFlow 系統選擇指南中進行介紹。
BioLogic DuoFlow 系統選擇指南
|
|
|
|
|
|
|
|
|
|
系統組件所在的頁 |
106 |
106 |
124 |
110 |
109 |
113 |
106–107 |
|
BioLogic DuoFlow 基礎系統
3,500 psi 10 ml/min 流速
254/280 nm 波長檢測 |
標準 |
可升級 |
可升級 |
可升級 |
可升級 |
可升級 |
可升級 |
|
BioLogic DuoFlow 標準系統
3,500 psi 10 ml/min 流速
254/280 nm 波長檢測
組分收集器 |
標準 |
可升級 |
標準 |
可升級 |
可升級 |
可升級 |
可升級 |
|
BioLogic DuoFlow QuadTec 基礎系統
3,500 psi 10 ml/min 流速
4 波長同步檢測 |
標準 |
可升級 |
可升級 |
標準 |
可升級 |
可升級 |
－ |
|
BioLogic DuoFlow QuadTec 標準系統
3,500 psi 10 ml/min 流速
4 波長同步檢測
組分收集器 |
標準 |
可升級 |
標準 |
標準 |
可升級 |
可升級 |
－ |
|
BioLogic DuoFlow Maximizer 20 系統
3,500 psi 20 ml/min 流速
254/280 nm 波長檢測
緩沖液配制
pH 檢測
組分收集器 |
標準 |
可升級 |
標準 |
可升級 |
標準 |
標準 |
可升級 |
|
BioLogic DuoFlow Maximizer 80 系統
1,000 psi 80 ml/min 流速
254/280 nm 波長檢測
緩沖液配制
pH 檢測
組分收集器 |
可升級 |
標準 |
標準 |
可升級 |
標準 |
標準 |
可升級 |
|
BioLogic DuoFlow Pathfinder 20 系統
3,500 psi 20 ml/min 流速
4 波長同步檢測
緩沖液配制
pH 檢測
組分收集器 |
標準 |
可升級 |
標準 |
標準 |
標準 |
標準 |
－ |
|
BioLogic DuoFlow Pathfinder 80 system
1,000 psi 80 ml/min 流速
4 波長同步檢測
緩沖液配制
pH 檢測
組分收集器 |
可升級 |
標準 |
標準 |
標準 |
標準 |
標準 |
－ |
更多信息，見106－125 頁，或索取資料# 2687A。
Bio–Rad 公司為BioLogic DuoFlow 層析系統及其外圍設備， 如用于緩沖液自動配制的BioLogic Maximizer 閥系統、BioLogic QuadTec 紫外/可見光檢測器和BioFrac 組分收集器等，提供操作合格性檢驗規程和服務。Bio–Rad 公司的IQ/OQ 操作規程是為幫助用戶遵循美國FDA 認證而設計的，由經過培訓、并有資格的技術人員遵循NIST 標準來完成。
IQ 服務確保BioLogic DuoFlow 層析系統正確安裝，OQ 服務確保所安裝層析系統的性能并提供相應的安全特性記錄。
關于BioLogic DuoFlow 層析系統IQ/OQ 的更多信息，請與當?shù)氐腂io–Rad 銷售代表聯系。
【技術指標】
Dell Controller
Typical computer and monitor configuration. Actual specifications may vary.
-
Pentium III processor, 40 GB hard drive, 512 MB RAM
-
Microsoft PS/2 IntelliMouse
-
SoundNIC and video 4 MB graphics performance accelerator
-
BioLogic DuoFlow software, version 5.1
-
CD-RW 8X CD-ROM drive
-
Networkable for printer and file access
-
Windows XP operating system
-
17" LCD monitor
Workstation
|
|
F10 workstation |
F40 workstation |
|
Flow rate |
0.01–10 ml/min in 0.01 ml increments, to 3,500 psi (233 bar, 23 MPa) |
0.5–40 ml/min in 0.01 ml increments, to 1,000 psi (66 bar, 6.6 MPa) |
|
Flow rate with Maximizer |
1.0–20 ml/min in 0.02 ml increments, to 3,500 psi (233 bar, 23 MPa) |
1.0–80 ml/min in 0.02 ml increments, to 1,000 psi (66 bar, 6.6 MPa) |
|
Flow accuracy |
0.01–10 ml/min = 2% |
0.5–40 ml/min = 2% |
|
Flow reproducibility |
0.01 RSD* |
0.01 RSD* |
* Relative standard deviation
-
Dual-piston, positive displacement solvent delivery pumps with interchangeable pumpheads made of biocompatible PEEK
-
Compositional accuracy: ±1%
-
High-pressure dynamic mixing: MX-1 mixer volume without extenders is 263 µl, mixer volume is expandable to 750 µl and 2 ml with added extender barrels; Maximizer mixer volume without extenders is 750 µl, volume is expandable to 5 ml and 12 ml with added extender barrels
-
Built-in pressure transducer, volume 46 µl
-
Sound level <70 dB
UV, Conductivity, and pH Detection
-
Mercury lamp for fixed wavelengths 280/254 nm, auto zero, 0.0001–2 AUF detection range
-
5 mm path length analytical flow cell (standard)
-
2 mm path length preparative cuvette flow cell, optional, included with F40 pump kit
-
Linearity: 2% up to 2 AU at 254 nm
-
214 nm detection kit with zinc lamp, optional upgrade
-
Wavelength filters include 365, 405, 436, 546 nm, options to mercury lamp UV detector
-
Conductivity monitor: range = 0–500 mS/cm, accuracy = ±2% full scale
-
pH monitor option includes flow cell, electrode, and signal import module (SIM)
-
SIM supports other detectors, e.g., refractive index, fluorescence
General
-
System fittings: 1/4–28 fingertight nuts and ferrules
-
Coldroom compatible
-
Tubing: PEEK, Tefzel, and Teflon
-
Solvent compatibility: 1 M NaOH, HCl and organic acids, 0.1 M H2SO4, 7 M urea, guanidine HCl, 100% MeOH, isopropyl alcohol, acetonitrile, 0.1% TFA, 1% detergent (including SDS, Triton X-100)
-
Wetted materials 100% biocompatible
-
Workstation dimensions: ~ 35 x 41 x 18 cm (W x D x H), 3-tray rack increases height to 76 cm
Safety Standards
-
EN 61010-1 certification
-
CE |
